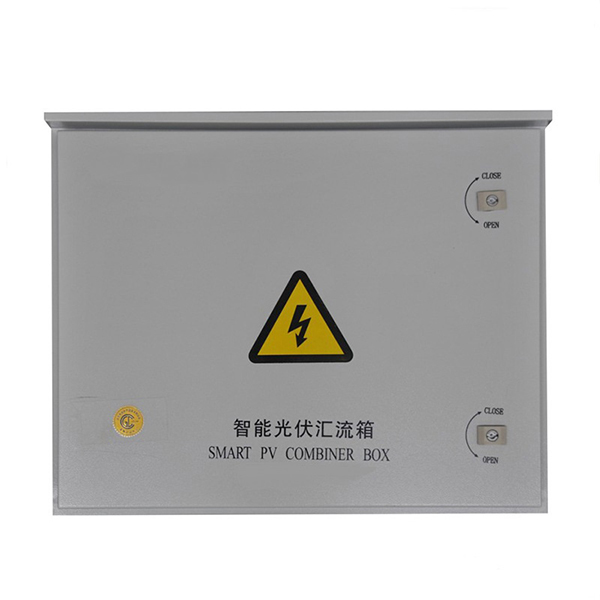

Txinan egindako JUER Electric® Solar Photovoltaic DC Combiner Box saltzen duen azkena PV matrizearen irteerako DC korrontea elkartzeko erabiltzen da. Eguzki bera konbinatuko du Serie fotovoltaiko bat osatzeko panelak, sare fotovoltaikoa konektatutako inbertsorearen erabilera onartzen dutenak, sistema fotovoltaiko oso bat osatzea, hiriko sare elektrikoarekin.
Eguzki-sistema fotovoltaikoan, eguzki-matrize fotovoltaikoak inbertsorearen arteko konexioa murrizteko, PV sistemen ezaugarrien arabera, Tress teknologiak independenteki garatu zuen XYH-CB PV konbinatzaile kutxa, PV inbertsore produktuen konpainiarekin osoko osaerarekin bat etortzeko. PV sistemaren soluzioak, kableatu prozesua asko errazten dutenak, inbertsoreak babespean funtziona dezakeen bitartean.
Eguzki-matrize fotovoltaikoen bilketarako konbinazio-kutxa korronte korrontea ateratzen du, erabiltzaileak zenbaki bat konekta dezake, serie fotovoltaiko panelen zehaztapen berdinak multzo fotovoltaiko bat osatzeko, eta, ondoren, TLS-CB-rekin paraleloan konektatutako PV-matrize batzuk. serie konbinatzaile-kutxa, ondoren, irteera DC etengailuaren bidez eta inbertsore fotovoltaikoaren bidez lortzen da erabilera onartzen duena, energia fotovoltaikoa sortzeko sistema, errealizazioa eta potentzia osoa osatzeko. sareta.
*Maila fotovoltaiko anitzetarako aldibereko sarbidea; kanal bakoitza 10A arte; erabiltzaile ezberdinen beharrak asetzeko.
* Argiztapen fidagarri eta tentsioko babesarekin, eguzki fotovoltaiko DC tentsio handiko argiztapen babesteko gailuarekin, dena zalantza positiboarekin tximista babesteko funtzioarekin.
* Sorta zabaleko DC tentsio sarrera; DC tentsio handiko etengailua 200 ~ 900Vdc-ko presio profesionalarekin, segurua eta fidagarria.
*6 taldek aldi berean sar daitezke PV array.
* Portuak urarekiko erresistentea du.
* Tentsio handiko fusibleak eta etengailuak dituzten DC bi segurtasun gailu ziren.
*Matrize bakoitza aukerako korrontearen monitorizazioa izan daiteke korrontearen neurketa eta monitorizazioaren kanal bakoitzean.
*Kanpoko euriaren babes-maila duen horma-egitura IP65, kanpoko instalazioetarako aplikazio-eskakizunak betetzeko.
* Instalazioa eta mantentze-lan sinplea, erosoa, bizitza luzea.
| MAX.Sarrerako Tentsioa | DC1000V | ||||||
| Sarrera | 4 | 6 | 8 | 12 | 16 | 24 | 36 |
| Korrontea (A) | 15A | ||||||
| DIODOA | 25A DC1000V | ||||||
| SPD | UC1000V IMAX40KA IN20KA UP≤2.5KV | ||||||
| FUSIBLEA | 15A | ||||||
| MCB | 50A | 60A | 100A | 120A | 160A | 240A | 360A |
| Konektorea | Konektore iragazgaitza | ||||||
| Babes gradua | IP65 | ||||||
| Funtzionamendu-tenperatura-tartea | -25~+75(ºC) | ||||||
| Hezetasun erlatiboa | % 0 ~ 99 | ||||||
| Altuera | ≤5500 (m) | ||||||
